Arduino Smart Home Automation บ้านอัจฉริยะ

1 decadeที่ผ่านมา
โดย เจ้าของร้าน

ระบบบ้านอัตโนมัติ หรือระบบบ้านอัจฉริยะ เป็นระบบควบคุม ตั้งโปรแกรมอัตโนมัติ ให้กับอุปกรณ์ไฟฟ้า และเครื่องใช้ไฟฟ้าต่างๆภายในบ้าน โดยการสั่งอุปกรณ์ปิด เปิด ปรับค่าต่างๆตามที่กำหนด หรือจากการปรับเปลี่ยนจากสภาพแวดล้อม เช่น อุณหภูมิ แสง เป็นต้น

ขอบคุณภาพจาก http://www.republicmortgage.com/wp-content/uploads/How-To-Make-Your-Home-A-Smart-Home.jpg

ผมเชื่อว่าอีกไม่กี่ข้างหน้า บ้านของเราจะมีการนำระบบควบคุมอัตโนมัติมาใช้มากยิ่งขึ้น เพื่อเพิ่มความสะดวก สบาย ความปลอดภัย ให้มนุษย์  ซึ่งผมจะยกตัวอย่าง บ้านอัจฉริยะ ง่ายๆ ที่เราสามารถทำขึ้นเองได้ง่าย

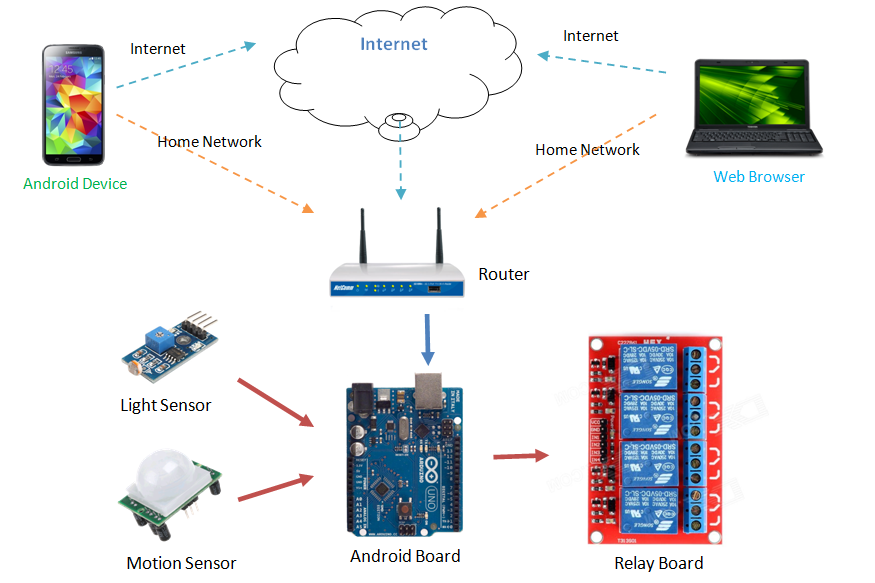

ไดอะแกรมระบบ

จากไดอะแกรม อุปกรณ์ที่ใช้ ประกอบด้วย
1. Android Device
2. Router
3. Notebook
4. Light Sensor ตรวจจับปริมาณแสงในบ้าน เพื่อให้มีการเปิดไฟอัตโนมัติเมื่อมืด
5. Motion Sensor ราคา 75 บาท เซ็นเซอร์ตรวจจับความเคลื่อนไหว
6. Android Board หรือ Arduino Uno R3 ราคา 350 บาท บอร์ดควบคุม
7. Relay Board ราคา 350 บาท
8. Ethernet (WIZnet 5100) Shield ราคา 350 บาท

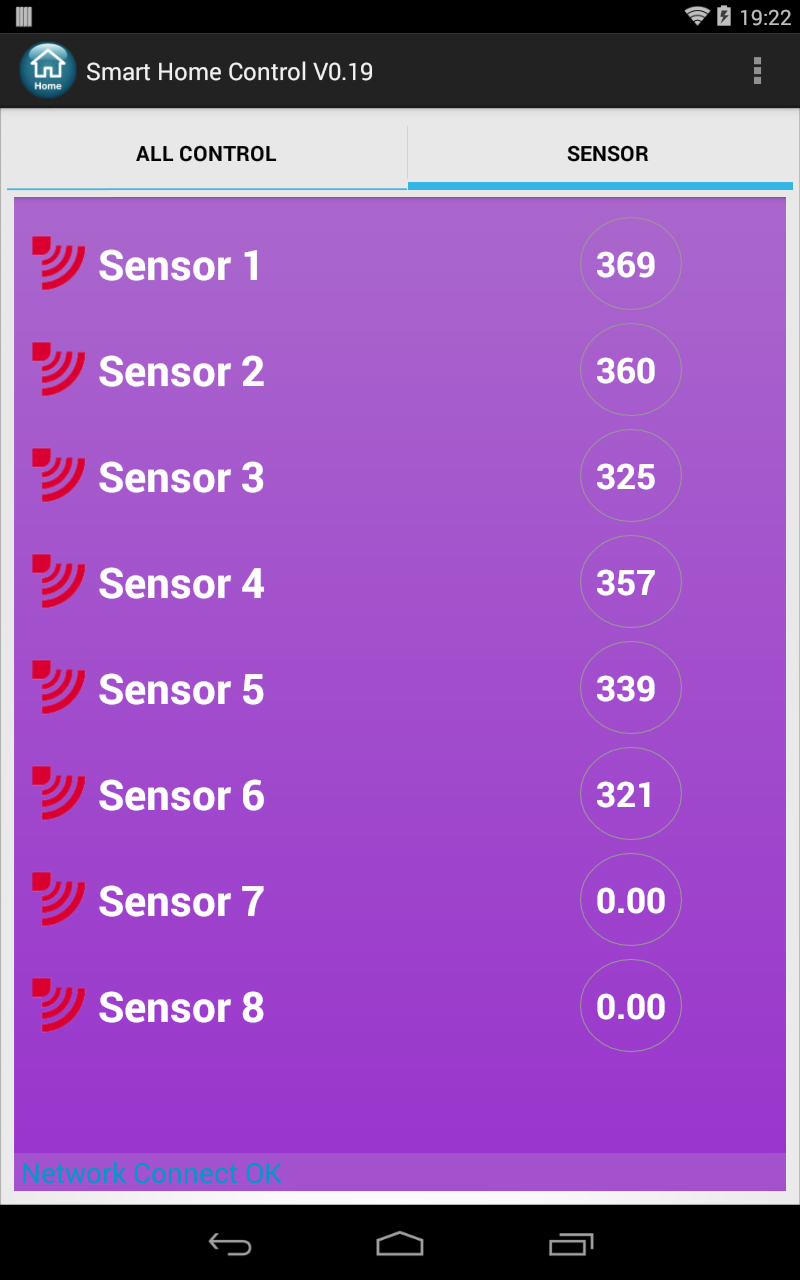

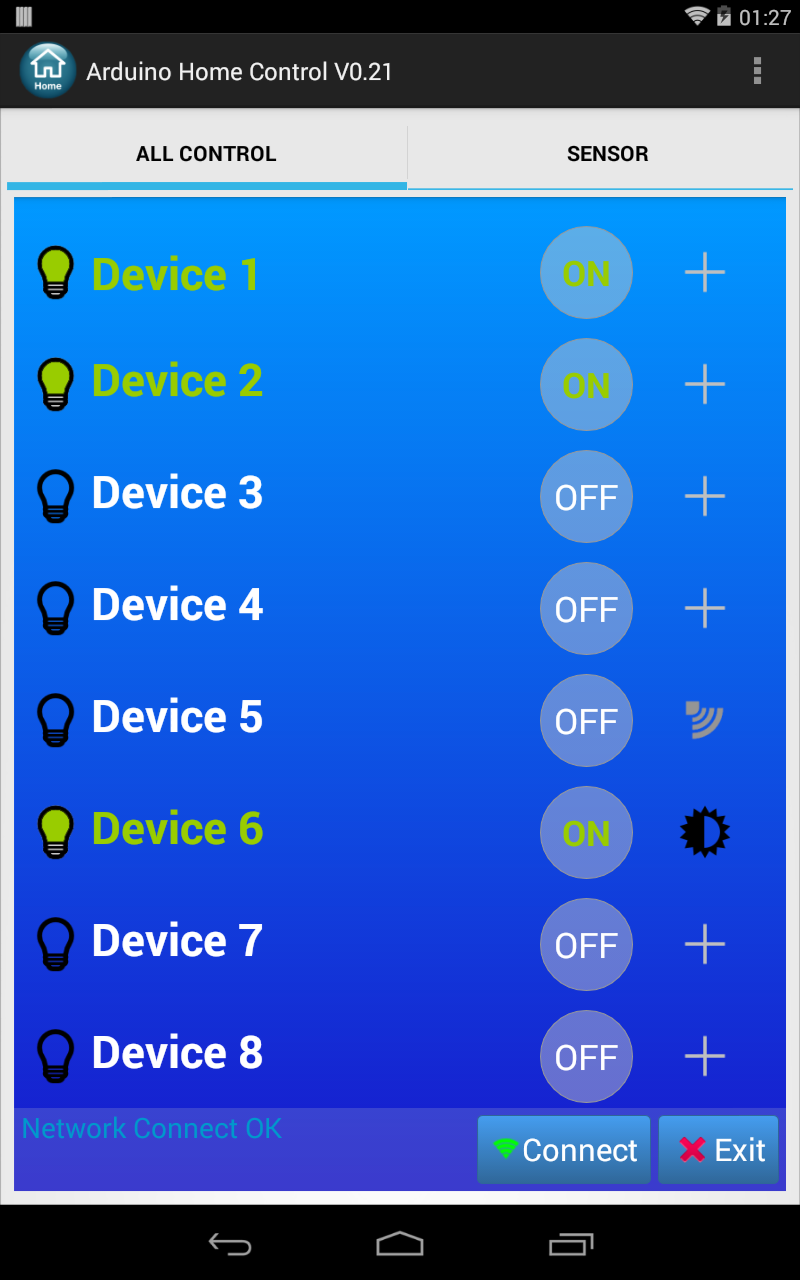

การควบคุมผ่าน TCP หรือ Web หรือ Android App
คุณสมบัติโปรแกรม

  • Arduino Web Server TCP/IP (LAN)
  • ตั้งค่าชื่ออุปกรณ์และเซ้นเซอร์
  • เซ็นเซอร์ควบคุมอัตโนมัติ
  • ตั้งค่าที่อยู่ IP และ Port
  • แสดงสถานะแบบเรียลไลม์

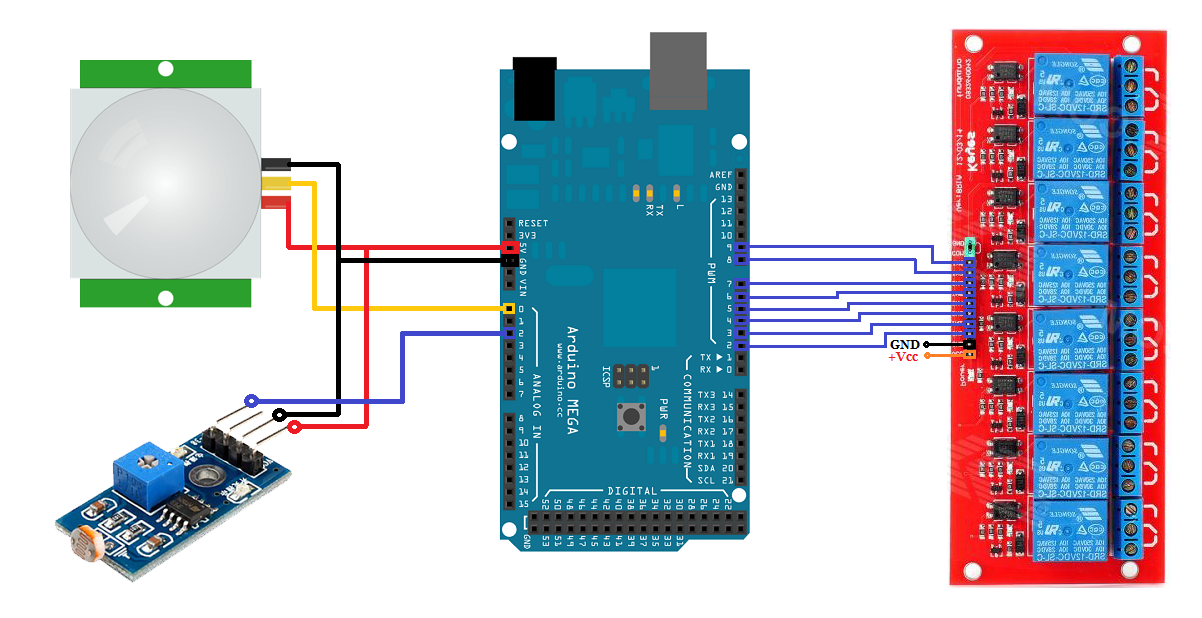

Wiring Diagram

Device1  Arduino Output PIN 2

Device2  Arduino Output PIN 3

Device3  Arduino Output PIN 4

Device4  Arduino Output PIN 5

Device5  Arduino Output PIN 6

Device6  Arduino Output PIN 7

Device7  Arduino Output PIN 8

Device8  Arduino Output PIN 9



Analog Input Sensor1   -  Arduino PIN A0  to Control Output 5

Analog Input Sensor2   -  Arduino PIN A1  to Control Output 6

Analog Input Sensor3   -  Arduino PIN A2  to Control Output 7



Analog Input Sensor4   -  Arduino PIN A3  to Control Output 8



https://play.google.com/store/apps/details?id=arduino.smarthome.automation

ควบคุมด้วย Web Browser
ถ้าไม่ต้องการใช้แอฟแอนดรอย์ สามารถควบคุมด้วย Web Browser ได้




หรือควบคุมด้วย Web Brower ที่อยู่บน Android

Arduino WebServer Source Code

http://www.softpowergroup.net/files/Arduino/WebServerControl.rar

Mirror Site : http://android-arduinocontrol.blogspot.com/2014/08/android-arduino-smart-home-automation.html

ที่มา
http://androidcontrol.blogspot.com/





arduino, Smart Home, Automation, บ้านอัจฉริยะ
