การใช้งานบอร์ด Relay 4 Channel

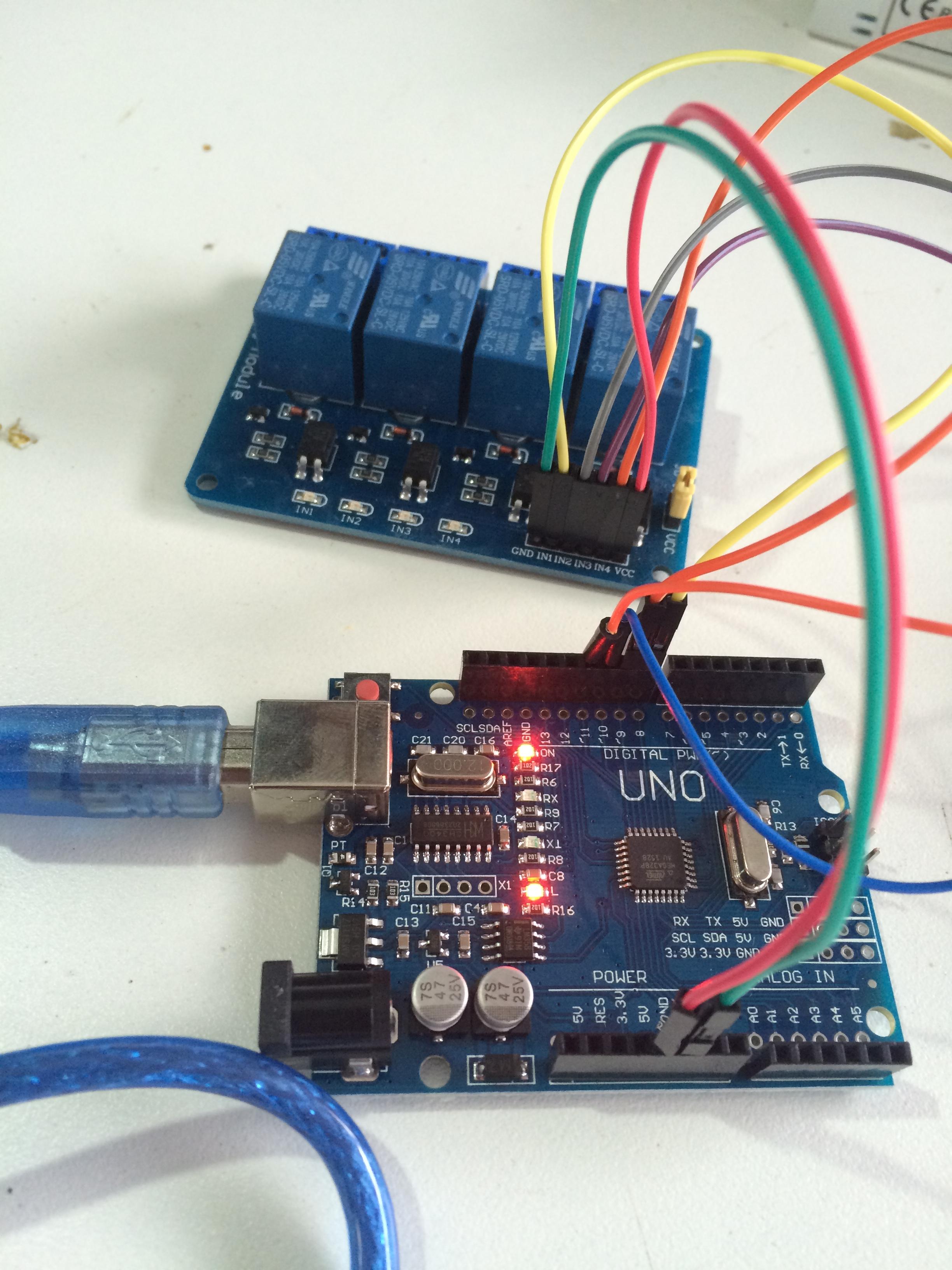

การต่อสาย

๊UNO  >>>  บอร์ด Relay 4 Channel

+5V   >>> VCC

PIN8  >>> IN1

PIN9  >>> IN2

PIN10 >>> IN3

PIN11 >>> IN4

GND  >>> GND

โปรแกรม

void setup() {

  // put your setup code here, to run once:

  pinMode(8,OUTPUT);

  pinMode(9,OUTPUT);

  pinMode(10,OUTPUT);

  pinMode(11,OUTPUT);

  digitalWrite(8,HIGH);

  digitalWrite(9,HIGH);

  digitalWrite(10,HIGH);

  digitalWrite(11,HIGH);

}

void loop() {

  // put your main code here, to run repeatedly:

  digitalWrite(8,HIGH);

  digitalWrite(9,HIGH);

  digitalWrite(10,HIGH);

  digitalWrite(11,HIGH);

  delay(2000);

  digitalWrite(8,LOW);

  digitalWrite(9,LOW);

  digitalWrite(10,LOW);

  digitalWrite(11,LOW);

  delay(2000);

}
