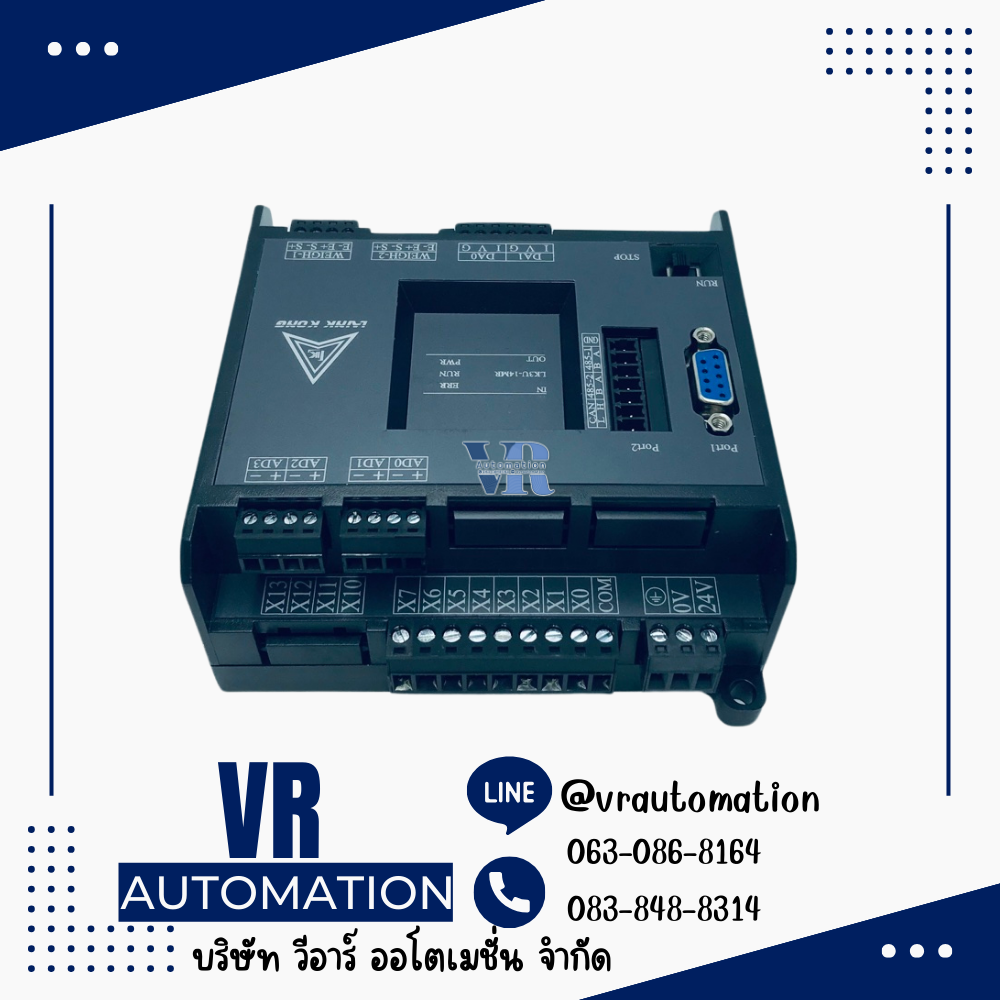

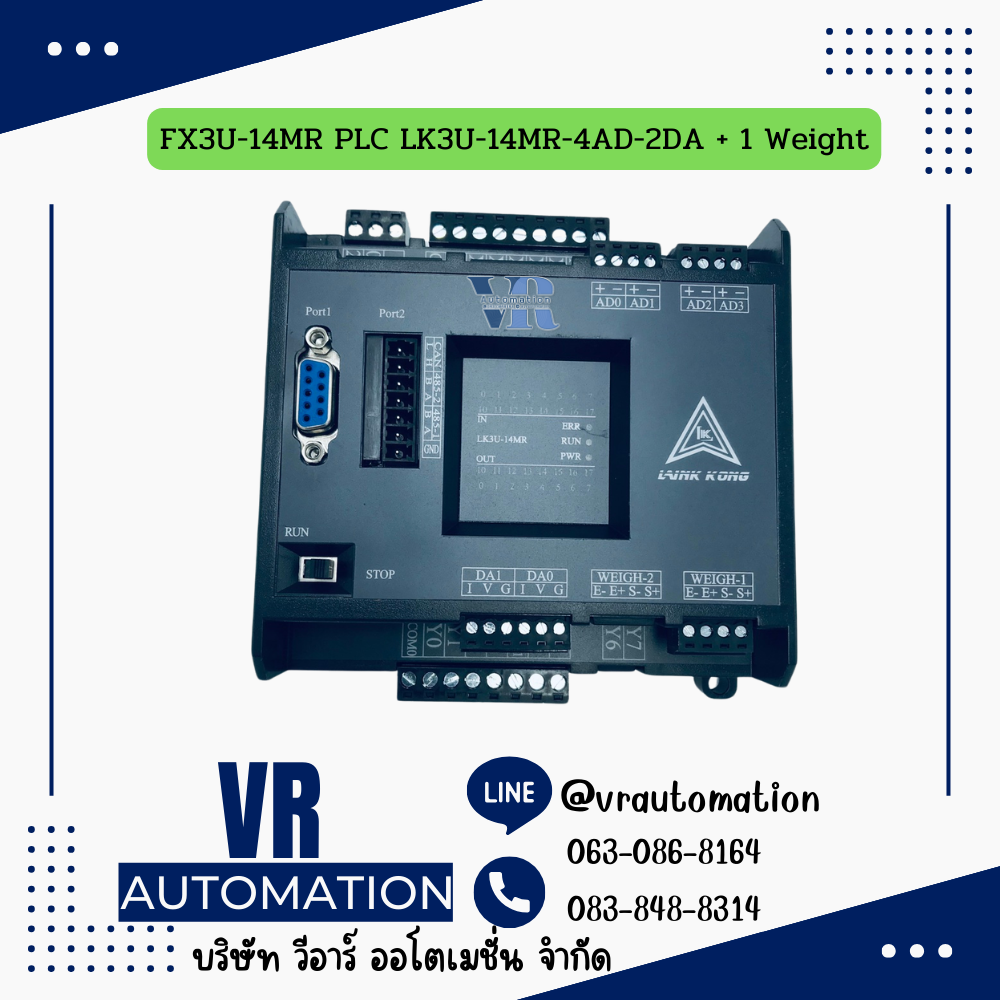

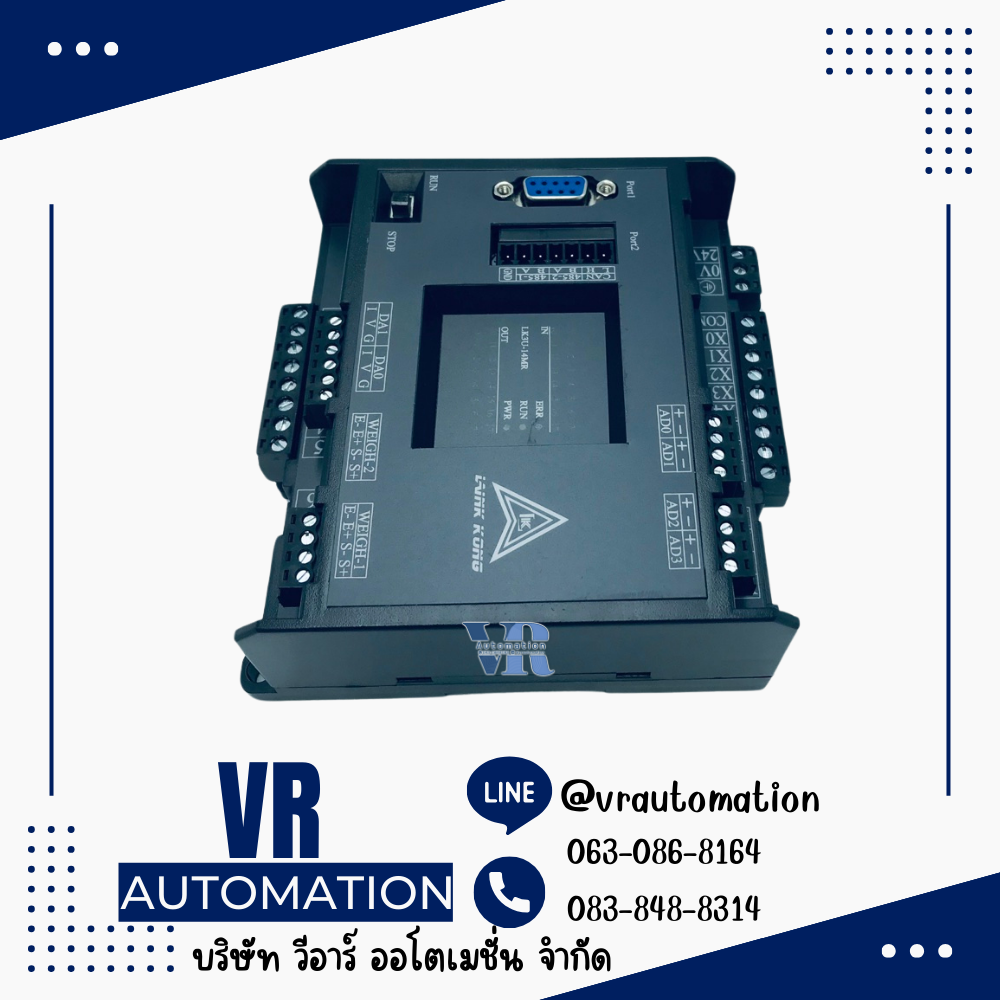

FX3U-14MR PLC LK3U-14MR-4AD-2DA + 1 Weight
| รหัสสินค้า | SKU-01579 |
| หมวดหมู่ | PLC Board FX3U |
| ราคา | 2,200.00 บาท |
| บาร์โค้ด | L1-09B |
| สถานะสินค้า | พร้อมส่ง |
| สภาพ | สินค้าใหม่ |
| ลงสินค้า | 16 มี.ค. 2565 |
| อัพเดทล่าสุด | 3 ต.ค. 2568 |
| จำนวน | ตัว |
รายละเอียดสินค้า
คอนโทรลเลอร์ PLC รุ่น LK3U-14MR-4AD-2DA + 1 Weight เป็นผลิตภัณฑ์ที่เข้ากันได้กับ Mitsubishi FX3U และมีความสามารถในตัวสำหรับการควบคุมดิจิทัล อนาล็อก และการวัดน้ำหนัก (1 ช่องสัญญาณ) PLC รุ่นนี้ใช้ซอฟต์แวร์ในการเขียนโปรแกรมคือ GX-Developer หรือ GX-Works2
นี่คือข้อมูลจำเพาะโดยละเอียดสำหรับรุ่น LK3U-14MR-4AD-2DA ตามแหล่งข้อมูลที่ให้มา:
1. ข้อมูลจำเพาะทั่วไปและ I/O ดิจิทัล
| พารามิเตอร์ | รายละเอียด | แหล่งที่มา |
|---|---|---|
| รุ่น | LK3U-14MR/MT-4AD-2DA (LK3U Shell Series) | |
| Digital I/O รวม | 14 จุด (8 Inputs / 6 Outputs) | |
| แหล่งจ่ายไฟ | DC24V ±10% กระแสไฟฟ้าทำงานน้อยกว่า 1A | |
| ซอฟต์แวร์ | GX-Developer / GX-Works2 (เข้ากันได้กับ FX3U) | |
| ความจุโปรแกรม | 32,000 สเต็ป | |
| อินพุตดิจิทัล | DC24V NPN ชนิด Leakage type | |
| เอาต์พุตดิจิทัล (MR) | Relay type (รีเลย์) หน้าสัมผัสแห้ง | |
| พิกัดเอาต์พุต (MR) | แรงดัน: DC30V, AC250V,, กระแสสูงสุด: 3A (กระแสพีค 5A) | |
| High-speed Input | 2 ช่อง (X0-X1) โดยมีความถี่สูงสุด 60KHz | |
| ประสิทธิภาพคำสั่ง | คำสั่งบูลีน (Boolean instruction) มีประสิทธิภาพ 0.28μs |
2. ข้อมูลจำเพาะ Analog I/O (4AD-2DA)
PLC รุ่นนี้มี Analog Input 4 ช่อง และ Analog Output 2 ช่องในตัว:
- Analog Input (AD):
- มี 4 ช่องสัญญาณ
- สัญญาณอินพุตเริ่มต้นคือช่วง 0-10V
- สามารถเปลี่ยนเป็น 0-20mA, NTC10K (-40℃ ถึง 150℃), หรือ NTC50K (-40℃ ถึง 210℃) ได้
- ใช้คำสั่ง RD3A ในการอ่านค่า
- Analog Output (DA):
- มี 2 ช่องสัญญาณ
- ช่วงสัญญาณเอาต์พุตมาตรฐานคือ 0-10V
- ใช้คำสั่ง WR3A ในการเขียนค่า
3. ฟังก์ชันการวัดน้ำหนัก (1 Weight Channel)
PLC รุ่น LK3U ทุกรุ่นสามารถติดตั้งอินเทอร์เฟซการวัดน้ำหนักได้สูงสุด 2 ทาง ข้อมูลจำเพาะสำหรับช่องสัญญาณที่ 1 มีดังนี้:
| พารามิเตอร์การวัดน้ำหนัก | รายละเอียด | แหล่งที่มา |
|---|---|---|
| อินเทอร์เฟซที่รองรับ | 4-wire interface (E+, E-, S+, S-) | |
| แรงดันกระตุ้น (Excitation) | 5V | |
| ช่วงแรงดันสัญญาณ | -20mV ถึง +20mV | |
| ความถี่ในการเก็บข้อมูล | 10HZ |
แอดเดรสพิเศษสำหรับการวัดน้ำหนัก (ช่อง 1)
แอดเดรสเหล่านี้เป็นรีเลย์/รีจิสเตอร์พิเศษที่รักษาข้อมูลไว้หลังไฟดับ (power-off retention type):
| แอดเดรส | ประเภท | รายละเอียดฟังก์ชัน | แหล่งที่มา |
|---|---|---|---|
| M8120 | Special M Relay | เริ่มการเก็บข้อมูลการวัดน้ำหนัก ช่อง 1 | |
| M8121 | Special M Relay | ข้อผิดพลาดในการเก็บข้อมูล ช่อง 1 (ต้องรีเซ็ตด้วยตนเอง) | |
| D8116 | Special D Register | จำนวนครั้งในการกรอง (Filter times) สำหรับช่อง 1 (ตั้งค่า 3-32, ค่าเริ่มต้น 12) | |
| D8120/D8121 | Special D Register | ข้อมูลดิบ Load cell ช่อง 1 (32 บิต) (D8120: Low bit, D8121: High bit) |
4. พอร์ตสื่อสาร
PLC รุ่นนี้มีพอร์ตสื่อสารหลายประเภท:
- RS232 (Port 0): 1 พอร์ต ใช้สำหรับการดาวน์โหลดโปรแกรมและสื่อสารกับ HMI
- RS485 (Port 1 และ Port 2): 2 พอร์ต ใช้สื่อสารกับ HMI และอุปกรณ์วัดต่างๆ รองรับโปรโตคอล MODBUS-RTU/RS/RS2
- CAN (Port 3): 1 พอร์ต ใช้สำหรับพอร์ตขยาย PLC เพื่อเชื่อมต่อกับโมดูลขยาย I/O หรือการแชร์รีจิสเตอร์ระหว่าง PLC
