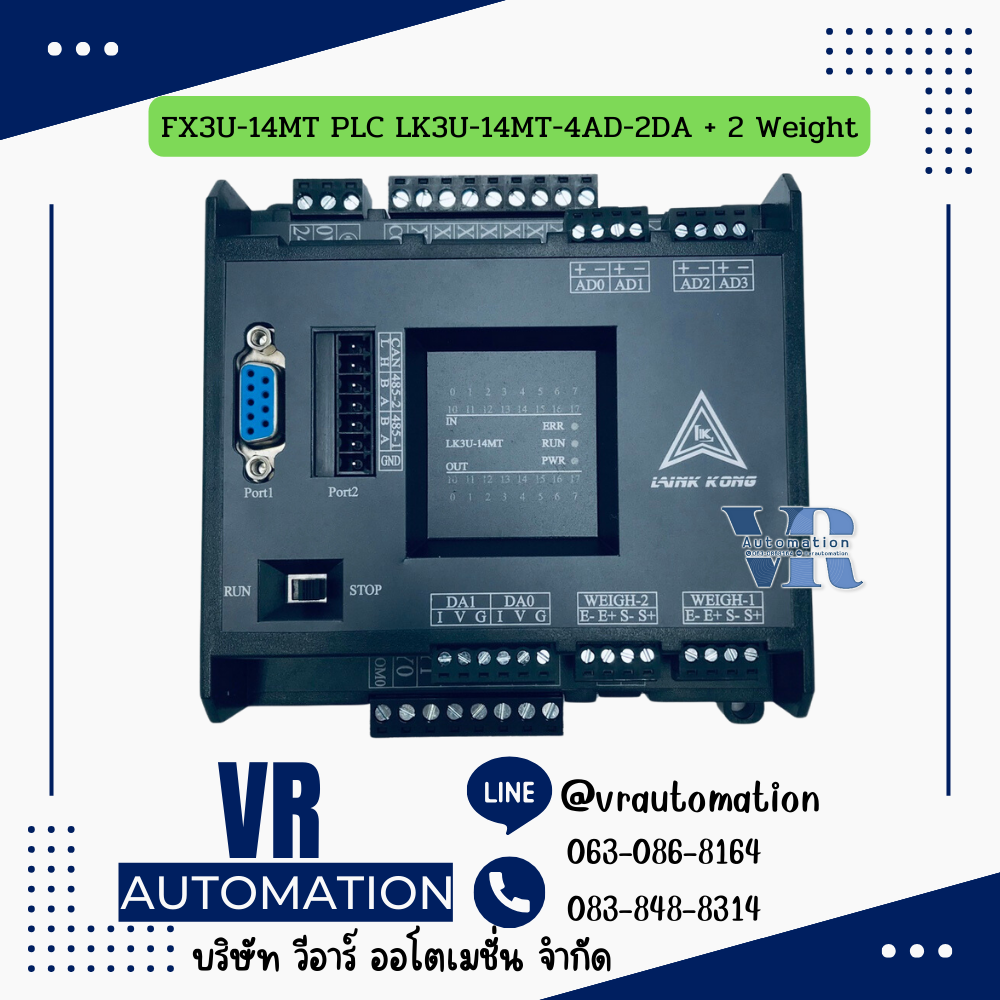

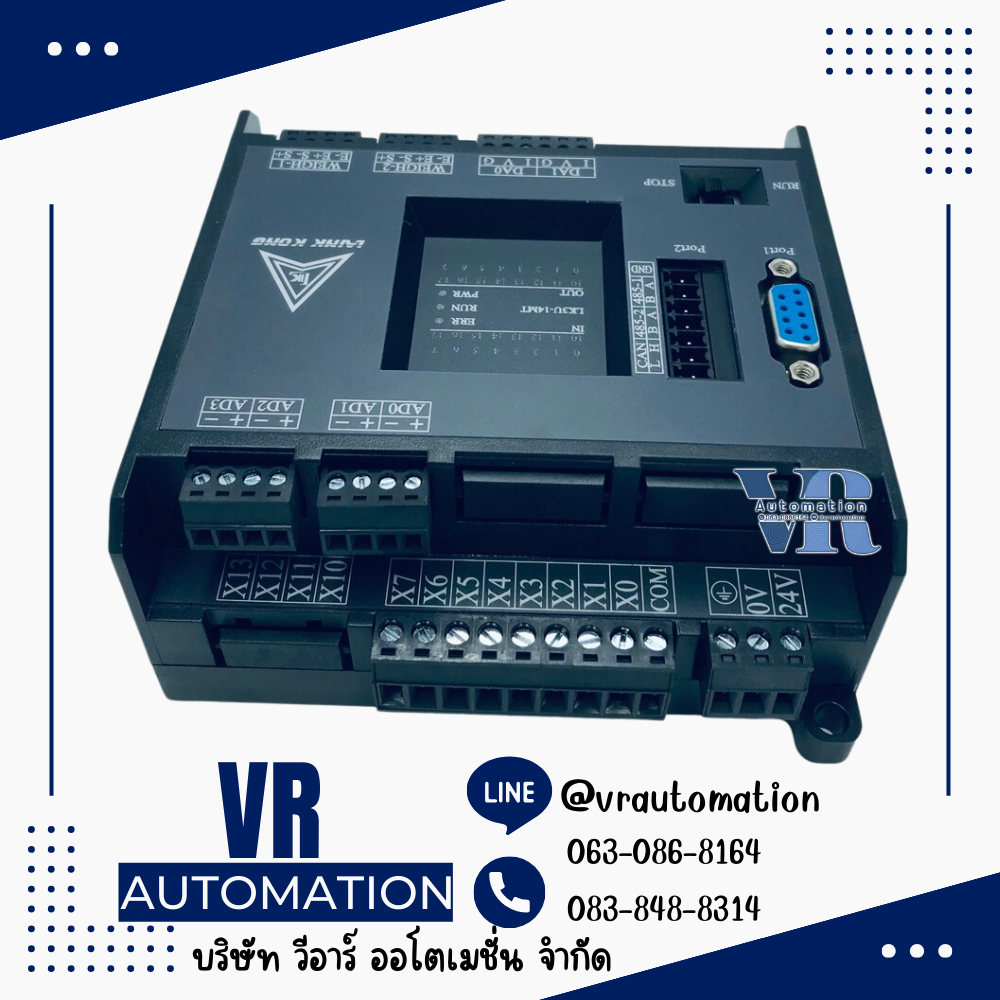

FX3U-14MT PLC LK3U-14MT-4AD-2DA + 2 Weight
| รหัสสินค้า | SKU-01851 |
| หมวดหมู่ | PLC Board FX3U |
| ราคา | 2,500.00 บาท |
| บาร์โค้ด | L1-09 |
| สถานะสินค้า | พร้อมส่ง |
| สภาพ | สินค้าใหม่ |
| ลงสินค้า | 20 ส.ค. 2565 |
| อัพเดทล่าสุด | 3 ต.ค. 2568 |
| จำนวน | ชิ้น |
รายละเอียดสินค้า
คอนโทรลเลอร์ PLC รุ่น FX3U-14MT PLC LK3U-14MT-4AD-2DA + 2 Weight เป็นผลิตภัณฑ์ที่เข้ากันได้กับ Mitsubishi FX3U โดยมาพร้อมกับเอาต์พุตแบบทรานซิสเตอร์ (MT), มี Analog I/O ในตัว, และรองรับการวัดน้ำหนัก 2 ช่องสัญญาณ
PLC รุ่น LK3U เป็นผลิตภัณฑ์ที่เข้ากันได้กับเทคโนโลยี Mitsubishi FX3U โดยใช้ซอฟต์แวร์ GX-Developer หรือ GX-Works2 ในการเขียนโปรแกรม
1. ข้อมูลจำเพาะทั่วไปและ Digital I/O
รุ่น LK3U-14 มีจำนวน Digital I/O รวม 14 จุด (8 อินพุต / 6 เอาต์พุต)
| พารามิเตอร์ | รายละเอียด | แหล่งที่มา |
|---|---|---|
| I/O ดิจิทัลรวม | 8 Inputs / 6 Outputs | |
| แรงดันไฟฟ้าทำงาน | DC24V ±10% (กระแสไฟฟ้าทำงานน้อยกว่า 1A) | |
| ความจุโปรแกรม | 32,000 สเต็ป | |
| Digital Input | DC24V NPN ชนิด Leakage type | |
| Digital Output (MT) | Transistor type (ทรานซิสเตอร์) DC24V NPN Leakage (active low) | |
| กระแสขับสูงสุด (MT) | 0.5A (500mA) ต่อช่อง | |
| High-speed Input | 2 ช่องสัญญาณ (X0-X1) เป็นค่าเริ่มต้น, ความถี่สูงสุด 60KHz | |
| High-speed Output | 8 ช่องสัญญาณ (Y0-Y7) โดย Y0-Y5 รองรับสูงสุด 200KHz และ Y6-Y7 รองรับสูงสุด 100KHz (หรือ 80KHz) |
2. Analog I/O (4AD-2DA)
PLC รุ่นนี้มี Analog Input 4 ช่อง และ Analog Output 2 ช่องติดตั้งมาในตัว
- Analog Input (AD): มี 4 ช่องสัญญาณ
- สัญญาณอินพุตค่าเริ่มต้นคือ 0-10V
- สามารถเปลี่ยนเป็น 0-20mA, NTC10K (-40℃ ถึง 150℃), หรือ NTC50K (-40℃ ถึง 210℃) ได้
- ใช้คำสั่ง RD3A (Function 176) ในการอ่านค่า
- Analog Output (DA): มี 2 ช่องสัญญาณ
- ช่วงสัญญาณเอาต์พุตมาตรฐานคือ 0-10V
- ใช้คำสั่ง WR3A (Function 177) ในการเขียนค่า
3. ฟังก์ชันการวัดน้ำหนัก (2 Weight Channel)
PLC รุ่น LK3U ทุกรุ่นสามารถติดตั้ง อินเทอร์เฟซการวัดน้ำหนัก 2 ทาง ได้
ข้อมูลจำเพาะทางไฟฟ้า
- อินเทอร์เฟซที่รองรับ: 4-wire interface (E+, E-, S+, S-)
- แรงดันกระตุ้น (Excitation Voltage): 5V
- ช่วงแรงดันสัญญาณ: -20mV ถึง +20mV
- ความถี่ในการเก็บข้อมูล: 10HZ
แอดเดรสพิเศษสำหรับการวัดน้ำหนัก 2 ช่อง
ฟังก์ชันการวัดน้ำหนักใช้รีเลย์พิเศษ (M) และรีจิสเตอร์พิเศษ (D) ซึ่งเป็นชนิดที่ รักษาข้อมูลไว้หลังไฟดับ (power-off retention type):
| ช่องสัญญาณ | แอดเดรส | รายละเอียดฟังก์ชัน |
|---|---|---|
| ช่อง 1 | M8120 | เริ่มการเก็บข้อมูลการวัดน้ำหนัก ช่อง 1 |
| M8121 | ข้อผิดพลาดในการเก็บข้อมูล ช่อง 1 (ต้องรีเซ็ตด้วยตนเอง) | |
| D8116 | จำนวนครั้งในการกรอง (Filter times) สำหรับช่อง 1 (ตั้งค่า 3-32, ค่าเริ่มต้น 12) | |
| D8120/D8121 | ข้อมูลดิบ Load cell ช่อง 1 (32 บิต: D8120 คือ Low bit, D8121 คือ High bit) | |
| ช่อง 2 | M8122 | เริ่มการเก็บข้อมูลการวัดน้ำหนัก ช่อง 2 |
| M8123 | ข้อผิดพลาดในการเก็บข้อมูล ช่อง 2 (ต้องรีเซ็ตด้วยตนเอง) | |
| D8117 | จำนวนครั้งในการกรอง (Filter times) สำหรับช่อง 2 | |
| D8122/D8123 | ข้อมูลดิบ Load cell ช่อง 2 (32 บิต: D8122 คือ Low bit, D8123 คือ High bit) |
4. พอร์ตสื่อสาร
LK3U-14MT มีพอร์ตสื่อสารดังนี้:
- RS232 (Port 0): 1 พอร์ต ใช้สำหรับการดาวน์โหลดโปรแกรมและสื่อสารกับ HMI (โปรโตคอลเริ่มต้นคือ FX programming port, Baud rate 19200)
- RS485 (Port 1 และ Port 2): 2 พอร์ต รองรับโปรโตคอล MODBUS-RTU/RS/RS2
- CAN (Port 3): 1 พอร์ต ใช้เป็นพอร์ตขยาย PLC เพื่อเชื่อมต่อกับโมดูลขยาย I/O หรือใช้ในโหมดการแชร์รีจิสเตอร์ (Register sharing mode) ระหว่าง PLC
