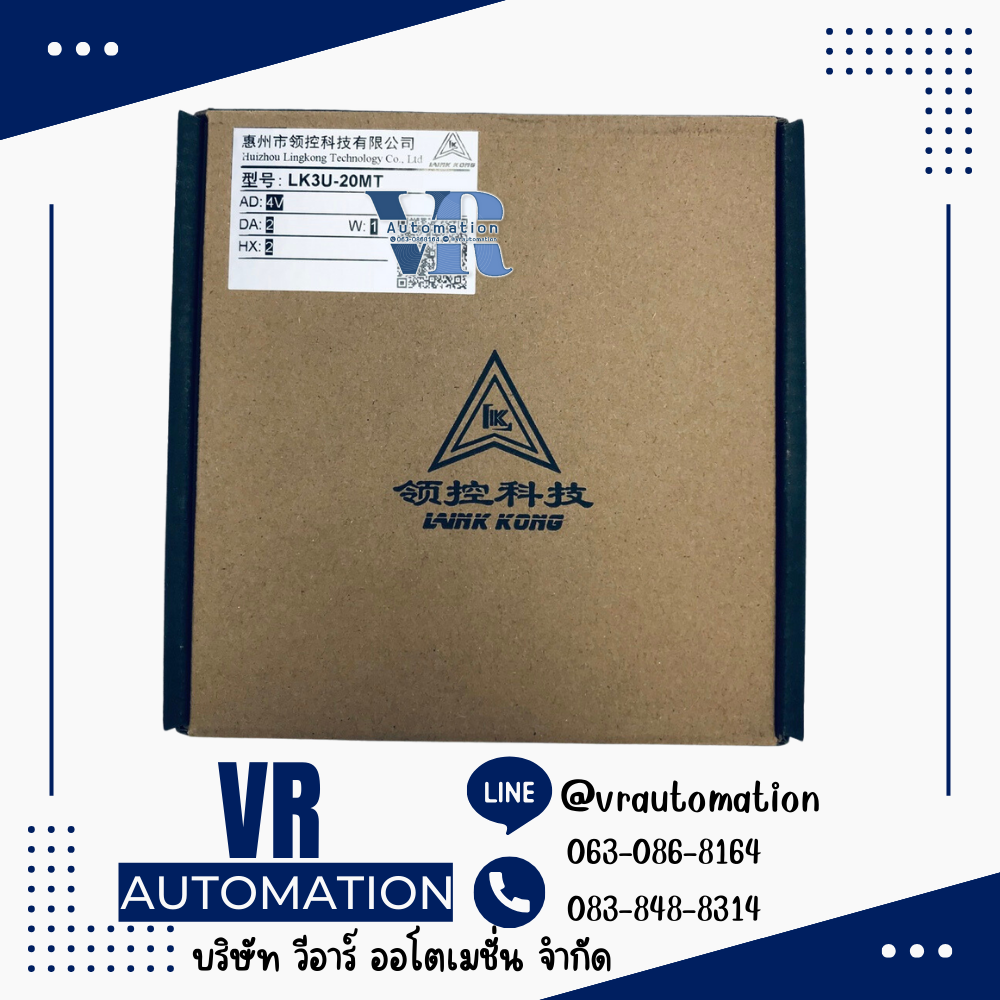

FX3U-20MT PLC LK3U-20MT-4AD-2DA + 1 Weight
| รหัสสินค้า | PD-2261 |
| หมวดหมู่ | PLC Board FX3U |
| ราคา | 2,500.00 บาท |
| บาร์โค้ด | L1-07B |
| สถานะสินค้า | พร้อมส่ง |
| สภาพ | สินค้าใหม่ |
| ลงสินค้า | 7 ต.ค. 2566 |
| อัพเดทล่าสุด | 3 ต.ค. 2568 |
| จำนวน | ชิ้น |
รายละเอียดสินค้า
PLC รุ่น LK3U-20MT-4AD-2DA + 1 Weight เป็นคอนโทรลเลอร์ที่เข้ากันได้กับ Mitsubishi FX3U โดยมีเอาต์พุตเป็นชนิดทรานซิสเตอร์ (MT) และมีฟังก์ชันเสริมสำหรับสัญญาณอนาล็อกและการวัดน้ำหนัก
นี่คือข้อมูลจำเพาะโดยละเอียดสำหรับรุ่น LK3U-20MT-4AD-2DA:
1. ข้อมูลจำเพาะทั่วไปและ Digital I/O
คอนโทรลเลอร์ LK3U-20MT เข้ากันได้กับเทคโนโลยี Mitsubishi FX3U และใช้ซอฟต์แวร์ GX-Developer หรือ GX-Works2 ในการเขียนโปรแกรม
| พารามิเตอร์ | รายละเอียด | แหล่งที่มา |
|---|---|---|
| I/O ดิจิทัลรวม | 20 จุด (12 Inputs / 8 Outputs) | |
| Digital Input | 12 ช่อง สัญญาณ DC24V NPN ชนิด Leakage type | |
| Digital Output (MT) | 8 ช่อง ชนิด Transistor (DC24V NPN) | |
| กระแสขับสูงสุด (MT) | 0.5A (หรือ 500mA) ต่อช่อง | |
| อินพุตความเร็วสูง | รองรับ 2 ช่องสัญญาณ (X0-X1) โดยมีความถี่สูงสุด 60KHz | |
| เอาต์พุตความเร็วสูง | รองรับ 8 ช่องสัญญาณ (Y0-Y7) โดย Y0-Y5 รองรับสูงสุด 200KHz และ Y6-Y7 รองรับสูงสุด 100KHz | |
| ความจุโปรแกรม | 32,000 สเต็ป |
2. Analog I/O (4AD-2DA)
PLC รุ่นนี้มาพร้อม Analog Input 4 ช่อง และ Analog Output 2 ช่องติดตั้งมาในตัว
- Analog Input (AD) 4 ช่อง: ค่าสัญญาณอินพุตเริ่มต้นคือ 0-10V
- สามารถเปลี่ยนเป็นสัญญาณ 0-20mA หรือหัววัดอุณหภูมิ NTC10K (-40℃～150℃) / NTC50K (-40℃～210℃) ได้
- คำสั่งที่ใช้ในการอ่านค่า Analog/NTC คือ RD3A (Function 176)
- Analog Output (DA) 2 ช่อง: ช่วงสัญญาณเอาต์พุตมาตรฐานคือ 0-10V
- คำสั่งที่ใช้ในการเขียนค่า Analog คือ WR3A (Function 177)
3. ฟังก์ชันการวัดน้ำหนัก (1 Weight Channel)
PLC รุ่น LK3U สามารถติดตั้งอินเทอร์เฟซการวัดน้ำหนัก (Weighing interface) ได้สูงสุด 2 ช่องทาง แม้ว่าความต้องการของคุณจะระบุเพียง 1 ช่องสัญญาณ
ข้อมูลจำเพาะทางไฟฟ้าของการวัดน้ำหนัก
| พารามิเตอร์ | รายละเอียด | แหล่งที่มา |
|---|---|---|
| อินเทอร์เฟซที่รองรับ | 4-wire interface (E+, E-, S+, S-) | |
| แรงดันกระตุ้น (Excitation) | 5V | |
| ช่วงแรงดันสัญญาณ | -20mV ถึง +20mV | |
| ความถี่ในการเก็บข้อมูล | 10HZ |
แอดเดรสพิเศษสำหรับช่องสัญญาณที่ 1
ฟังก์ชันการวัดน้ำหนักจะใช้รีเลย์พิเศษ (M) และรีจิสเตอร์พิเศษ (D) ซึ่งเป็นชนิด รักษาข้อมูลไว้หลังไฟดับ (Power-off retention type)
| ประเภทแอดเดรส | หมายเลขแอดเดรส | รายละเอียดฟังก์ชัน | แหล่งที่มา |
|---|---|---|---|
| M (Special Relay) | M8120 | เริ่มการเก็บข้อมูลการวัดน้ำหนัก ช่อง 1 | |
| M (Special Relay) | M8121 | ข้อผิดพลาดในการเก็บข้อมูล ช่อง 1 (ไม่สามารถรีเซ็ตได้เอง) | |
| D (Special Register) | D8116 | จำนวนครั้งในการกรอง (Filter times) สำหรับช่อง 1 (ตั้งค่า 3-32, ค่าเริ่มต้น 12) | |
| D (Special Register) | D8120/D8121 | ข้อมูลดิบ Load cell ช่อง 1 (32 บิต: D8120 คือ Low bit, D8121 คือ High bit) |
4. พอร์ตสื่อสาร
PLC รุ่นนี้มีพอร์ตสื่อสารขั้นสูง ดังนี้:
- RS232 (Port 0): 1 พอร์ต, ใช้สำหรับการดาวน์โหลดโปรแกรมและสื่อสารกับ HMI
- RS485 (Port 1 และ Port 2): 2 พอร์ต, รองรับโปรโตคอล MODBUS-RTU/RS/RS2
- CAN (Port 3): 1 พอร์ต, ใช้สำหรับเครือข่ายภายในระหว่าง PLC (Register sharing mode) หรือการเชื่อมต่อโมดูลขยายเฉพาะ (Extension modules)
