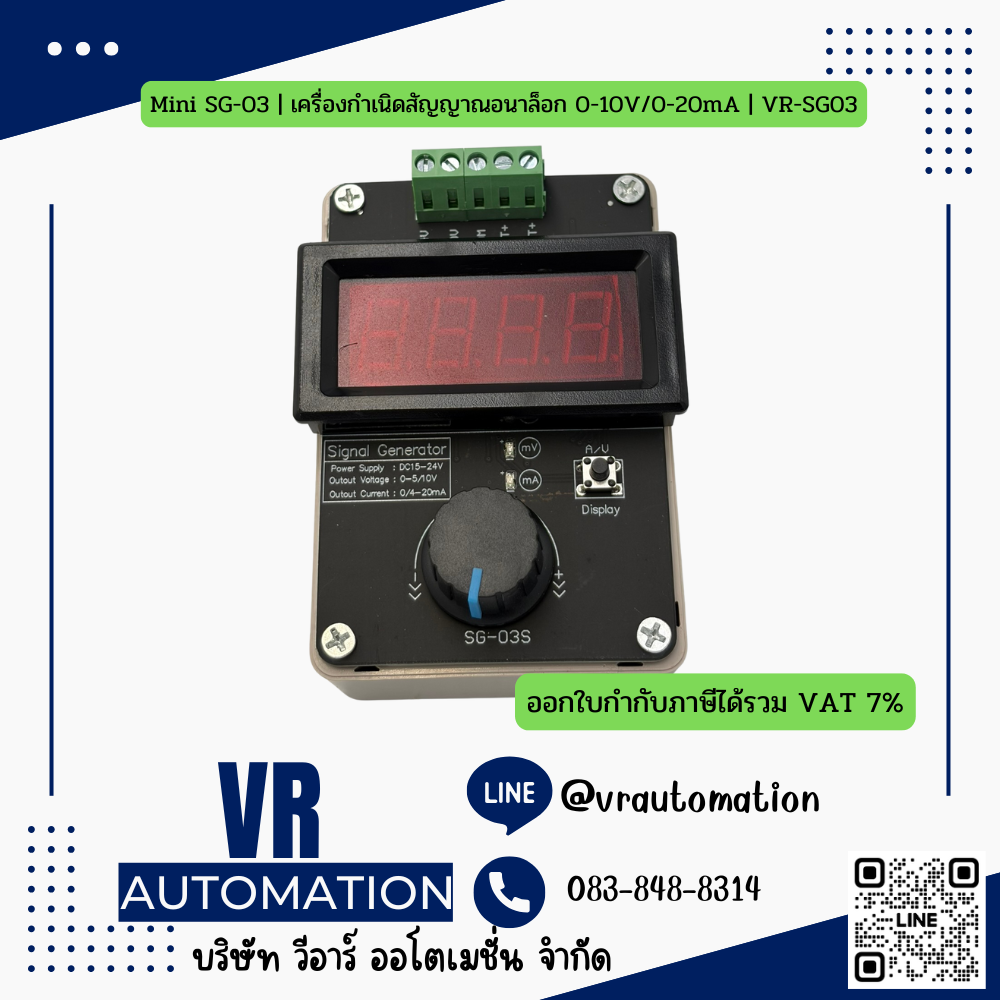

คู่มือการใช้งานเครื่องกำเนิดสัญญาณ

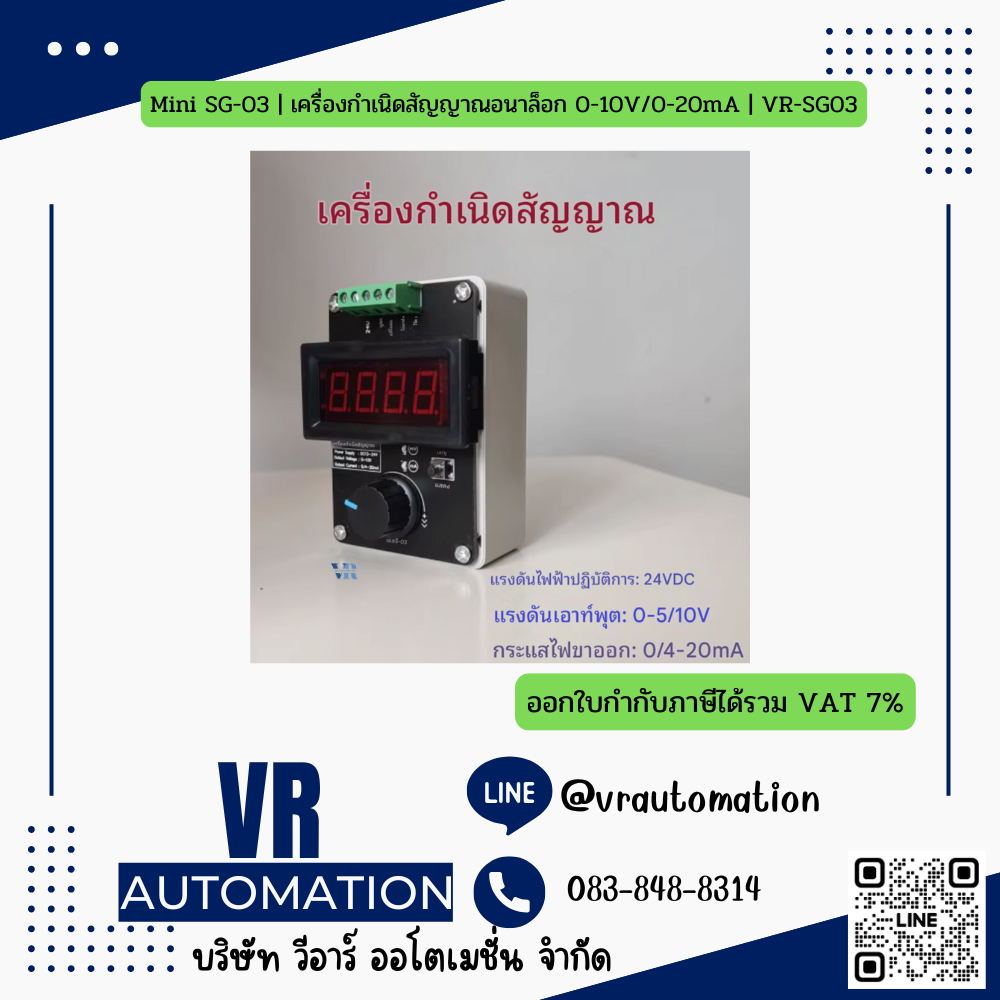

1. พารามิเตอร์หลัก

• แหล่งจ่ายไฟเข้า: 24VDC

• เอาต์พุตกระแส: 0~10VDC ปรับได้, ขับโหลดกระแสได้ < 20 mA

• เอาต์พุตแรงดัน: 0~22mA ปรับได้, ขับโหลดความต้านทานได้ < 500 โอห์ม

• ความละเอียดการปรับ: 0.1V / 0.01V หรือ 0.1mA / 0.01mA

• ความแม่นยำเชิงเส้น: ดีกว่า 0.2%

• รูปแบบการแสดงผล: หลอดตัวเลข 4 หลัก

• วิธีการปรับ: ตัวเข้ารหัสแบบหมุน (Rotary Encoder) + ปุ่มกด

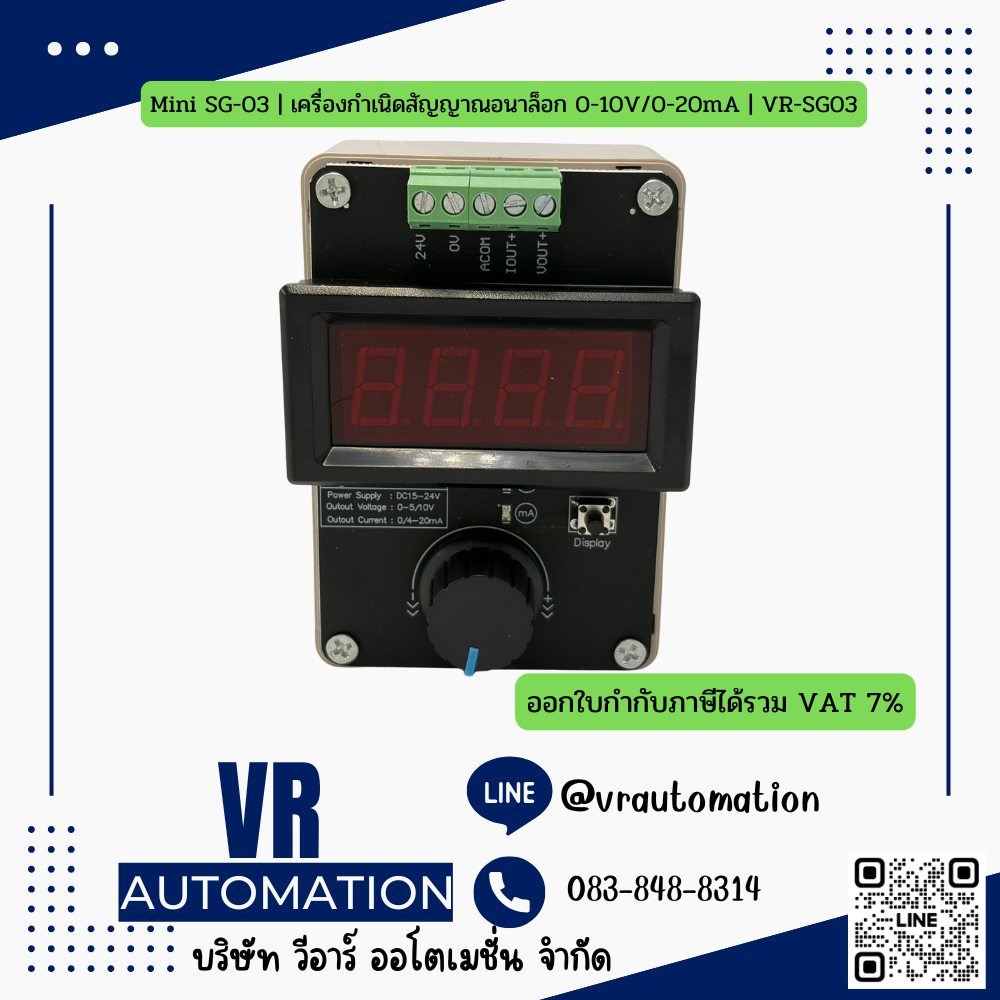

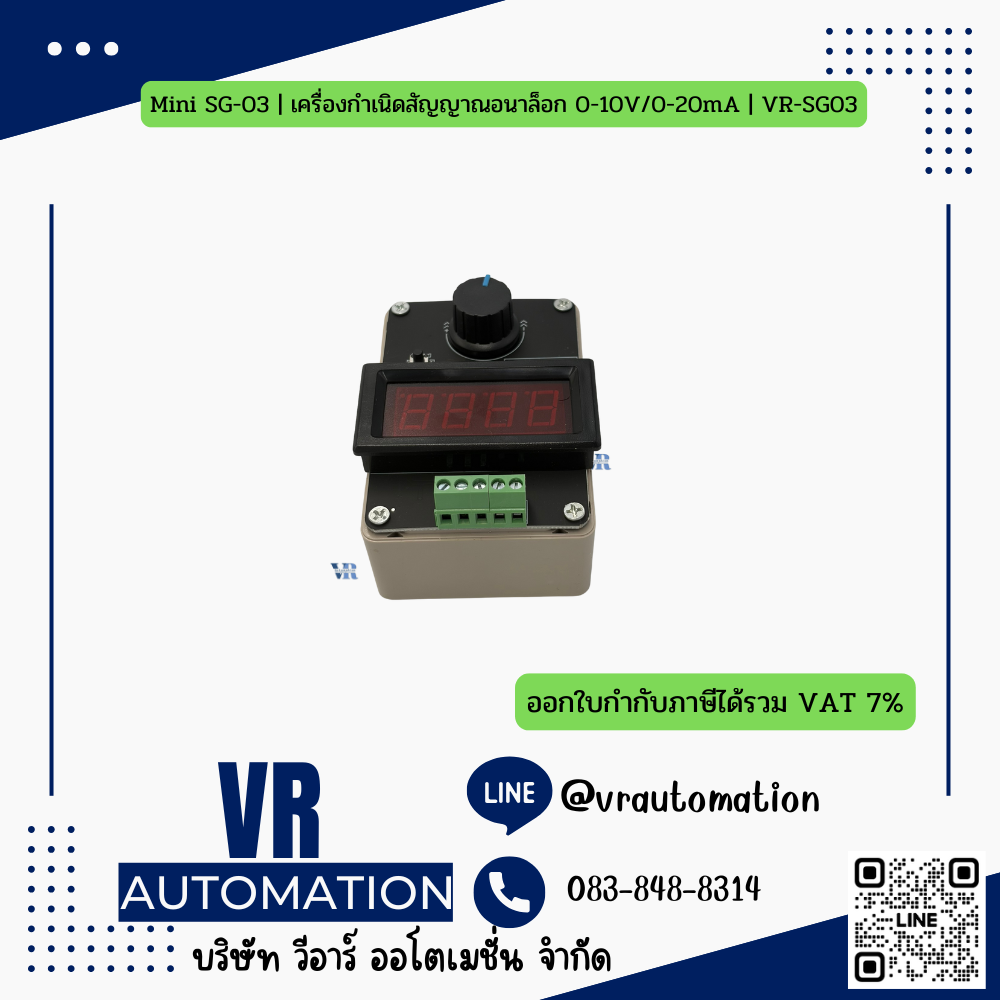

2. ขั้วต่อสาย

3. วิธีการใช้งานและการตั้งค่า

3.1. การสลับโหมดกระแส/แรงดัน

กดปุ่ม Display สั้นๆ เพื่อสลับระหว่างโหมดแสดงผลกระแส (mA) และโหมดแสดงผลแรงดัน (V) ตัวเลขจะแสดงค่าเอาต์พุตปัจจุบัน

3.2. การปรับค่าเอาต์พุต

หมุนตัวเข้ารหัสแบบหมุนเพื่อเปลี่ยนตำแหน่งของหลักที่ต้องการปรับ (ตำแหน่งตัวเลขจะกะพริบ), จากนั้นกดตัวเข้ารหัสแบบหมุนสั้นๆ เพื่อยืนยันการเลือกตำแหน่ง ตัวเลขจะหยุดกะพริบ และคุณสามารถหมุนตัวเข้ารหัสแบบหมุนเพื่อเปลี่ยนค่าของหลักนั้นได้ เมื่อเปลี่ยนเสร็จแล้ว ให้กดตัวเข้ารหัสแบบหมุนสั้นๆ อีกครั้งเพื่อยืนยันการตั้งค่า หมายเหตุ: ในการปรับค่าเอาต์พุตแต่ละครั้ง จะมีการจัดเรียงตามลำดับจากซ้ายไปขวา

3.3. การตั้งค่าพารามิเตอร์เมนู

กดตัวเข้ารหัสแบบหมุนค้างไว้ ตัวเข้ารหัสแบบหมุนจะเข้าสู่โหมดปรับพารามิเตอร์โดยอัตโนมัติ

• กดสั้นๆ ที่ด้านซ้ายหรือขวาของตัวเข้ารหัสแบบหมุนเพื่อเปลี่ยนเมนู

• หน้าจอจะแสดง rLFr (Menu Lock/Unlock)

• เมนูตั้งค่าสำหรับโหมดแรงดัน: กดตัวเข้ารหัสแบบหมุนสั้นๆ หน้าจอจะเข้าสู่เมนูย่อย P001

• เมนูตั้งค่าสำหรับโหมดกระแส: กดตัวเข้ารหัสแบบหมุนสั้นๆ หน้าจอจะเข้าสู่เมนูย่อย P001

3.4. การบันทึกค่า

เมื่ออยู่ในเมนูย่อย หากหน้าจอแสดง “P00X” (X คือหมายเลขเมนู) ให้กดตัวเข้ารหัสแบบหมุนค้างไว้ ระบบจะบันทึกการตั้งค่าทั้งหมดและออกจากเมนูไปที่หน้าจอหลัก

3.5. การไม่บันทึกค่า

เมื่ออยู่ในเมนูย่อย หากหน้าจอแสดง “P00X” (X คือหมายเลขเมนู) ให้กดปุ่ม Display ค้างไว้ ระบบจะออกจากเมนูไปยังหน้าจอหลักโดยไม่บันทึกพารามิเตอร์ที่ปรับไว้

เมนูตั้งค่าสำหรับโหมดแรงดัน

เมนูตั้งค่าสำหรับโหมดกระแส
