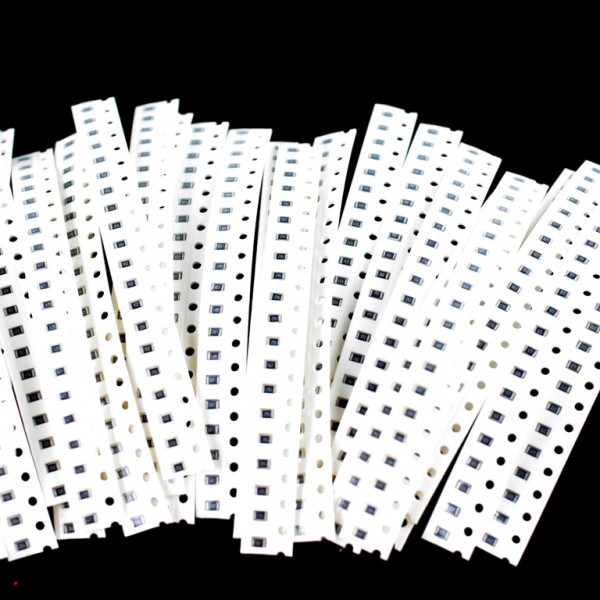

ตัวต้านทาน SMD Resistor 0 ohm - 10M ohm

SMD Resistor  ราคาตัวละ 0.50 บาท

ค่าความต้านทาน 0805 Resistance 1%

        **ไม่มีสีให้ สอบถามทางไลน์นะครับ @elec2you (สะดวกทางนี้เท่านั้นนะครับ)

วิธีการสั่งซื้อขั่นต่ำ ค่าความต้านทานล่ะ 50 ตัว เช่น. 10K ต้องสั่งซื้อที่. 50 ตัวขั้นต่ำ

ไม่สามารถสั่งเศษ.  5  ตัวไม่ได้นะครับ

ให้ระบุในหมายเหตุว่าต้องการค่า R กี่โอห์ม และจำนวนกี่ตัว

หรือแจ้งมาทางไลน์ อีเมล์ เบอร์โทรศัพท์

Resistor (ตัวต้านทาน) คือ อุปกรณ์ทางไฟฟ้าตัวหนึ่งที่ทำหน้าที่จำกัดหรือควบคุมกระแสไฟฟ้าในวงจรให้มีขนาดมากหรือน้อยตามที่เราต้องการชึ่งมีสัญลักษณ์อยู่ 2 แบบ

                                                                                        Europe                                    USA

การอ่านค่าResistor แบบ SMD Resistor มีวิธีการอ่านดังนี้

ค่าที่แสดงบนSMD Resistorมีทั้งแบบตัวอักษรและแบบตัวเลข แบบที่เป็นตัวเลขทั้งหมด จะพบมากที่สุด  มี 2 แบบ คือ แบบตัวเลข 3 หลัก และแบบตัวเลข 4 หลัก

หลักการอ่านค่าเบื้องต้นง่าย ๆ สำหรับแบบตัวเลข 3 หลักและแบบตัวเลข 4 หลักคือ

1.ตัวเลขหลักสุดท้าย จะบอกจำนวนเลขศูนย์ที่ต่อท้าย หรือ ตัวคูณ 10 ยกกำลัง แบบเดียวกับการอ่านรหัสสี แต่อันนี้บอกเป็นตัวเลขมาเลยไม่ต้องแปลให้เสียเวลา

2.ตัวเลขข้างหน้าที่เหลือ 2 หรือ 3 หลักก็เอามาเรียงต่อกันเหมือนแถบสี

มีข้อยกเว้นอยู่ คือ กรณีที่ Resistor ตัวนั้นมีค่าน้อยกว่า 10 โอห์มจะไม่มีตัวคูณ แต่จะใช้ตัวอักษร R เข้ามาปนด้วยและจะเปลี่ยนวิธีการอ่านใหม่โดยอ่านเรียงตัวเลขทั้งหมดตรงตัว R ให้แทนด้วยจุดหรืออ่านว่าจุด แทน

นั่นคือ ตัวเลขก่อนตัวอักษร R เป็นเลขหน้าจุดทศนิยม  ตัวเลขหลังตัวอักษร R เป็นตัวเลขหลังจุดทศนิยม

ตัวอย่างแบบ 3 หลัก เช่น

680       0 บอกว่ามีศูนย์ต่อท้าย ศูนย์ตัว คือ ไม่มีศูนย์ต่อท้าย 2 ตัวหน้าคือ 68

            ดังนั้นคือ 68 โอห์ม ไม่ใช่ 680 โอห์ม

241       1 บอกว่ามีศูนย์ 1 ตัวต่อท้าย  2 ตัวหน้าคือ 24  ดังนั้นค่าคือ 240 โอห์ม

103       3 คือ มีศูนย์ต่อท้าย 3 ตัว 2 ตัวหน้าคือ 10  ดังนั้นค่าคือ 10000 โอห์ม(10K)

3R3       R คือ จุด ก็อ่านเรียงไปเลย  3 จุด 3  ค่าคือ 3.3 โอห์ม

R47       อ่านเรียงเป็น จุด 47 คือ 0.47 โอห์ม

ตัวอย่างแบบ 4 หลัก เช่น

4700       0 บอกว่ามีศูนย์ต่อท้าย ศูนย์ตัว คือ ไม่มีศูนย์ต่อท้าย  3 ตัวหน้าคือ 470

   ดังนั้นคือ 470 โอห์ม ไม่ใช่ 4700 โอห์ม

9531      1 บอกว่ามีศูนย์ต่อท้าย 1 ตัว 3 ตัวหน้าคือ 953    ดังนั้นคือ 9530 โอห์ม

15R0      อ่านเรียงเป็น 15 จุด 0    คือ 15.0 โอห์ม

0R51      อ่านเรียงเป็น 0 จุด 51  คือ 0.51 โอห์ม

R133      อ่านเรียงเป็น จุด 133 คือ 0.133 โอห์ม
