AMSAMOTION Mitsubishi GT01-C30R4-8P | สายลิ้งค์ PLC FX Series ไป HMI GOT (RS-422) 10M | P0538

แน่นอนครับ! ผมจะจัดทำรายละเอียดวิธีการใช้งานของสายเชื่อมต่อ Mitsubishi GT01-C30R4-8P (สายลิ้งค์ HMI ไป PLC) ให้คุณในรูปแบบที่พร้อมนำไปใช้บนเว็บไซต์ครับ

📝 วิธีการใช้งานสายลิ้งค์ Mitsubishi GT01-C30R4-8P (HMI to PLC)

สาย GT01-C30R4-8P เป็นสายที่ออกแบบมาเพื่อเชื่อมต่ออุปกรณ์ Mitsubishi สองชนิดเข้าด้วยกัน คือ หน้าจอ HMI (GOT) กับ PLC (FX Series) ผ่านการสื่อสารแบบ RS-422/RS-485

1. วัตถุประสงค์หลักของการใช้งาน

• ใช้สำหรับการสื่อสารข้อมูลระหว่าง PLC และ HMI โดยเฉพาะ

• ทำให้ผู้ใช้งานสามารถมอนิเตอร์, ควบคุม, และแสดงผลข้อมูลของ PLC ผ่านหน้าจอ HMI

2. ขั้นตอนการเชื่อมต่อ (Physical Connection)

1. เชื่อมต่อฝั่ง HMI (GOT):

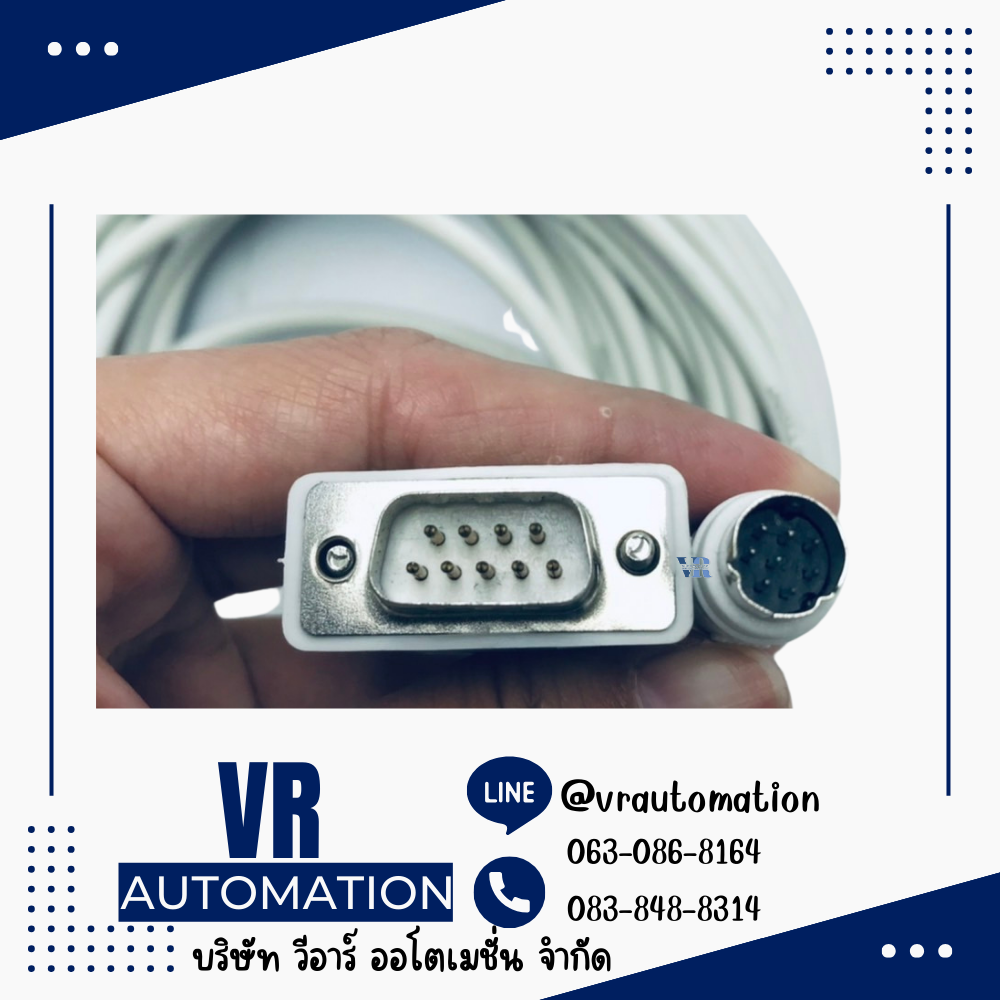

   • เสียบหัวต่อ DB9 (9-Pin ตัวผู้) ของสาย GT01-C30R4-8P เข้ากับพอร์ตสื่อสาร RS-422 บนหน้าจอ HMI Mitsubishi GOT Series (เช่น GOT2000/GOT1000)

   • หมายเหตุ: สายนี้มักจะเชื่อมต่อเข้ากับพอร์ต RS-422/485 ของ HMI

2. เชื่อมต่อฝั่ง PLC (Sequencer):

   • เสียบหัวต่อ Mini DIN 8 Pin (ตัวเมีย) ของสาย GT01-C30R4-8P เข้ากับพอร์ตสื่อสาร Mini DIN 8 Pin บน CPU หรือพอร์ตสื่อสารของ PLC Mitsubishi FX Series (เช่น FX3U, FX2N)

3. ขั้นตอนการตั้งค่าซอฟต์แวร์ (Configuration)

เพื่อให้ HMI และ PLC สื่อสารกันได้ คุณต้องตั้งค่าในซอฟต์แวร์ทั้งสองฝั่ง:

A. การตั้งค่าในโปรแกรม HMI (GT Designer)

1. เปิดโปรเจกต์ HMI (GOT) ในซอฟต์แวร์ GT Designer

2. ไปที่ Connection Settings (ตั้งค่าการเชื่อมต่อ)

3. เลือก PLC Manufacturer เป็น Mitsubishi

4. เลือก Interface เป็น RS-422 หรือ Multi-Drop Connection (ขึ้นอยู่กับการกำหนดค่าของ PLC)

5. กำหนดค่า Baud Rate (ความเร็วในการสื่อสาร), Data Bits, และ Stop Bits ให้ ตรงกัน กับที่ตั้งค่าไว้ใน PLC (ค่ามาตรฐานทั่วไปเช่น 9600, N, 8, 1)

B. การตั้งค่าในโปรแกรม PLC (GX Works/GX Developer)

1. ในโปรแกรม PLC (เช่น GX Works), ตั้งค่า Communication Protocol ของพอร์ต Mini DIN 8 Pin (พอร์ตที่ใช้เชื่อมต่อ) ให้เป็นโหมดสื่อสารที่รองรับการเชื่อมต่อกับ HMI (มักจะเป็น Dedicated Protocol หรือ Non-Protocol Communication)

2. ตรวจสอบและตั้งค่า Baud Rate ใน PLC ให้ ตรงกัน กับค่าที่ตั้งใน HMI

4. การทดสอบ

เมื่อตั้งค่าทั้งสองฝั่งเสร็จสิ้น ให้เปิดโปรเจกต์ HMI ขึ้นมาบนหน้าจอ HMI และตรวจสอบว่าสามารถอ่านค่าหรือควบคุม Address ต่างๆ ใน PLC ได้สำเร็จ
