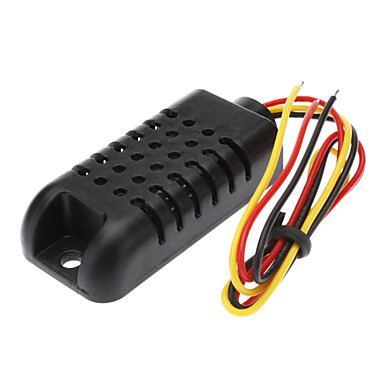

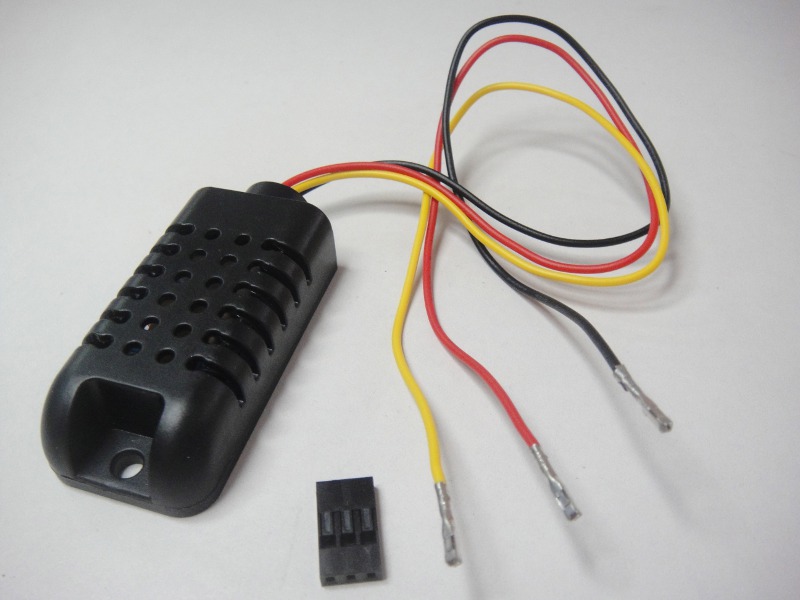

โมดูล DHT21 / AM2301 วัดความชื้น และ อุณหภูมิ

โมดูล AM2301 (DHT21) เป็นเซนเซอร์วัดอุณหภูมิและความชื้นสัมพัทธ์แบบดิจิทัล และเชื่อมต่อด้วยสัญญาณเพียงเส้นเดียวแบบสองทิศทาง (bidirectional) ใช้แรงดันไฟเลี้ยงได้ในช่วง 3.3V ถึง 5.2V สามารถวัดค่าอุณหภูมิได้ในช่วง -40..80°C ความละเอียดในการวัดอุณหภูมิและความชื้น คือ 0.5°C และ 0.1%RH และมีความแม่นยำ ±0.5°C และ ±3%RH ตามลำดับ ใช้ขาเชื่อมต่อเพียง 3 ขา ได้แก่ VCC, GND และ SDA (serial data) ในการอ่านข้อมูลแต่ละครั้ง จะอ่านข้อมูลทั้งหมด 40 บิต แบ่งเป็น 16 บิต สำหรับค่าความชื้น 16 บิต สำหรับค่าอุณหภูมิ และ 8 บิต สำหรับตรวจสอบค่า parity bits เพื่อดูว่าอ่านค่าได้ถูกต้องหรือไม่

อ่านเพิ่มเติม

http://www.ee.kmutnb.ac.th/eerobot/esl/learning/index.php?article=am2301-sensor
